优势：
Ritter沼气规模化发酵系统的最大优势在于，可对保温箱内发酵瓶以均匀温度进行发酵。和将发酵瓶放在水浴池中相比，可减少水面部分因空气和气流影响造成的温度不可控性，避免了发酵瓶的冷却。此外，在发酵过程中，发酵瓶也可轻易从保温箱中取出来，进行短暂的视觉检查。
特点简介：
（1）有如下规格供选择：BBFS-18；BBFS-9
（2）每个微量计的单独体积校准，可追溯到德国国家一级标准（PTB）
（3）使用Windows软件“Rigamo”的实时记录数据，自动获取沼气批量发酵系统的气体体积和流量的数据。
（4）以图表显示，打印和存储测量数据
（5）将存储的数据导出到Microsoft Excel

规模化发酵系统

配备自动化实时数据采集功能
RITTER沼气规模化发酵系统的最大优势在于可对整个保温箱内发酵瓶以均匀温度进行孵化。和将发酵瓶放在水浴池中相比，可减少水面 部分因空气和气流影响造成的温度不可控性。通过配置一个可观察保温箱内部的玻璃门，将所有温度偏差都可控制在最小范围。

特点：

● 可同时进行 …
　　● FD115保温箱(116L）可容纳16个研究所的发酵瓶（1L）并连接16台微量计
　　● FD56（60L）可容纳8个研究所用的发酵瓶（1L）并连接8台微量计
● 通过连接实时数据采集系统Window®》RIGAMO软件《。可自动获取沼气规模化发酵系统的气体体积 及流速。（可配置多达24台RITTER微量计）
● 以图表显示、打印及存储测量数据
● 可将存储数据导出至Microsoft Excel® 。
● 优势：和将发酵瓶放在水浴池中加热不同，所有发酵瓶都在保温箱中加热。可最大程度减少因空气流 动造成的发酵瓶上部难以控制的温差。

RITTER沼气规模化发酵系统

可提供8个 发酵瓶套装或16个发酵瓶套装

8x

  • ■ 1个FD56保温箱

  • ■ 1个输气管支架

  • ■ 8个微量计

  • ■ 8根输气管

  • ■ 8个发酵瓶

  • ■ 8个搅拌装置

  • ■ 1个控制模块

  • ■ 1个许可证

  • ■ 1个数字界面模块

16x

  • ■ 1个FD115保温箱

  • ■ 1个输气管支架

  • ■ 16个微量计

  • ■ 16根输气管

  • ■ 16个发酵瓶

  • ■ 16个搅拌装置

  • ■ 1个控制模块

  • ■ 1个许可证

  • ■ 1个数字界面模块

系统组成部件概览

基本配置



1A1

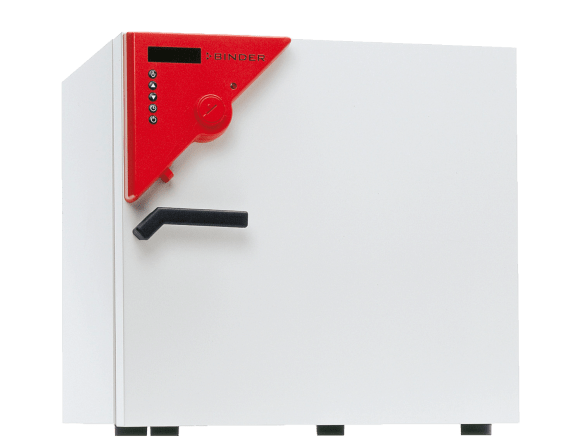

保温箱

型号  1AFa. Binder / Model: FD 115 / Volume 116 ltr

  • ● 最多可容纳16个1L发酵瓶

  • ● 通过(风扇)进行空气对流

  • ● 可设置温度为高于室温5℃至300℃（配置有”内视玻璃门”的最高温度为100℃）

  • ● 液晶显示的控制面板

  • ● 数字式温度设定，增量为0.1℃

  • ● 通过前部可滑动通风盖和后部50mm口径排气口调节通风量

  • ● 配有USB接口，保存保温箱数据


外径 尺寸       宽度 714 mm x 宽 676 mm x 高 732 mm 重量      54 kg
内径 尺寸       宽度 530 mm x 宽385 mm x 高 550 mm

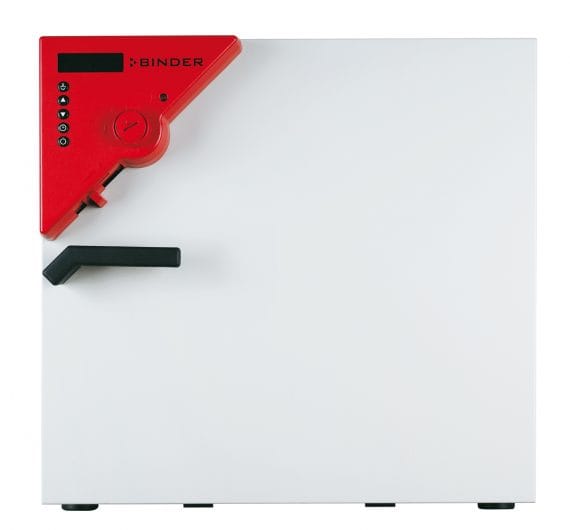

1B1

(其他)型号 1B Fa. Binder / Model: FD 56 / Volume 60 ltr

● 最多可容纳8个1L发酵瓶





外径 尺寸       宽度 564 mm x 宽636 mm x 高622 mm 重量 39 kg
内径 尺寸       宽度 420 mm x 宽345 mm x 高440 mm

211

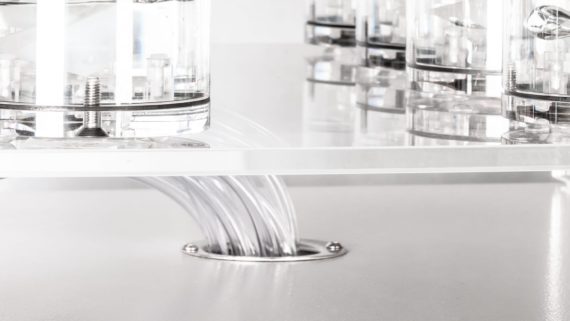

保温箱顶板上的输气管通过口

  • ● 直径50mm

  • ● 包装内有硅胶塞



3

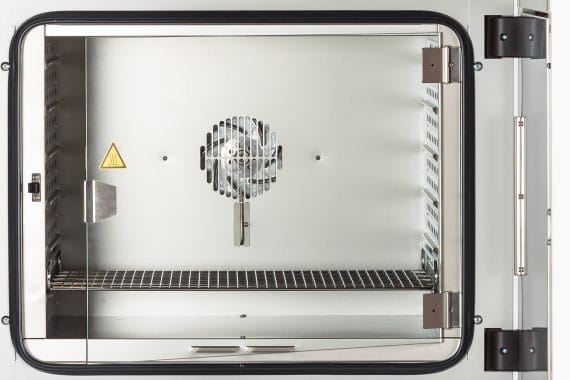

保温箱FD115的内视玻璃门 1a and FD 56 1b (Option)

  • ● 可清楚观察保温箱内部情况，避免打开箱门时造成的温度波动。

  • ● 出厂设置最高温度为100℃


此项配置特别适用于厌氧发酵测试。可完全避免打开箱门造成发酵瓶热量流失。


411

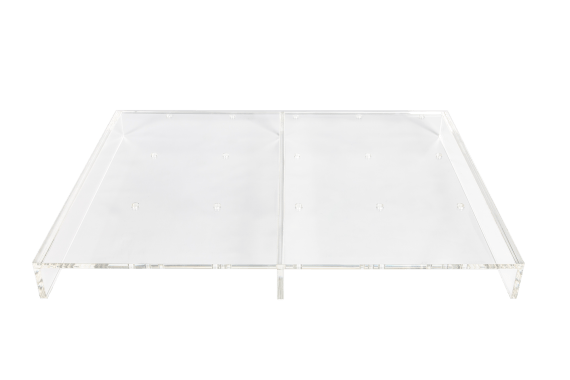

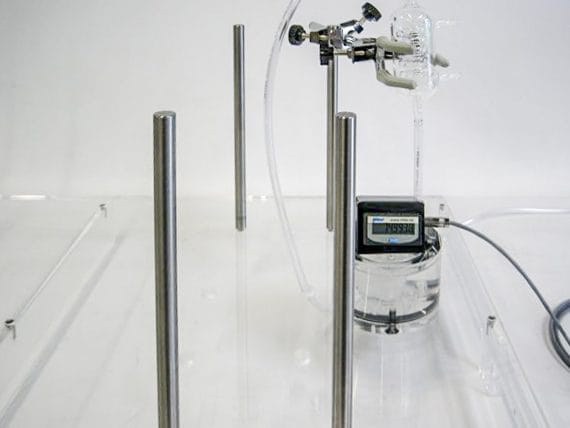

保温箱顶部的输气管及微量计支架

  • ● 材料：PMMA树脂玻璃.FD115可配16台微量计/FD56可配8台微量计

  • ● 可轻松放置微量计 10

  • ● 使发酵瓶与微量计之间输气管无扭结 10(and optional CO2 absorption bottles)

顶部托盘 1a 尺寸 宽度 714 mm x 宽 528 mm x 高 90 mm 重量 4.8 kg
顶部托盘 1b 尺寸 宽度 714 mm x 宽 528 mm x 高 90 mm 重量 3.5 kg




10816

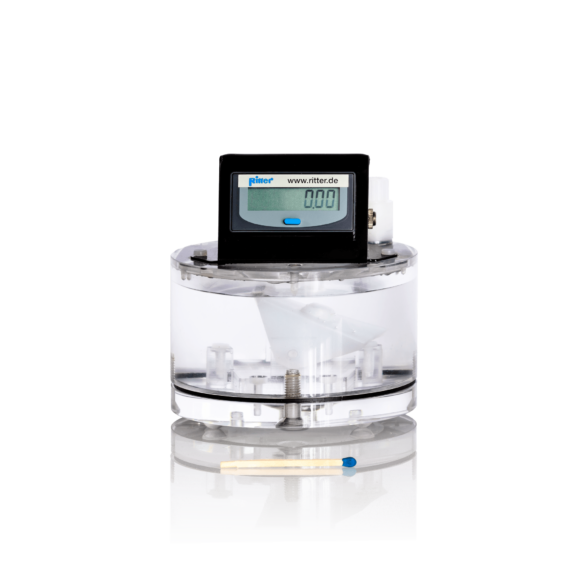

微量气体流量计 MGC-1 PMMA

型号：MGC-1 PMMA 材料：外壳PMMA/测量单元PVDF

  • ● 测量范围：1ml/h到1l/h

  • ● 测量精度：整个量程内不超过±3% (高于 ±1% 配合RIGAMO数据采集软件使用)

  • ● 出具独立校正报告

  • ● 测量单元容量：3ml

  • ● 配件：数字显示屏，200ml封闭液体，1.5m连接管，清洁工具，冲洗及气泡水平仪（每个最多可清洁 5个微量计）

  • ● 分辨率（=最小测量体积）：3ml

  • ● 最高使用温度：60℃

  • ● 最大入口压力：100mbar


PMMA / PVDF 尺寸直径96 mm x 高 112 mm 重量 468 g

发酵部件



20816

发酵玻璃瓶

  • ● 瓶颈处有玻璃穿口GL80，可连接搅拌装置或气体传感器

  • ● 斜接管GL14可连接输气管至微量计 10

  • ● 2个螺口盖

  • ● 标准尺寸0.5/1.0/2.0L；可定制其他尺寸

0.5 ltr 尺寸      直径 101 mm x 高 152 mm 重量      325 g
1.0 ltr 尺寸      直径 101 mm x 高 222 mm 重量      500 g
2.0 ltr 尺寸      直径 136 mm x 高 252 mm 重量      1,000 g

21816

发酵瓶与微量计之间的连接输气管

  • ● 螺口瓶盖，GL14，红色，中心有洞

  • ● 输气管直接连接瓶口螺帽

  • ● PVC输气管：内径4mm/外径6mm，1.5m



22

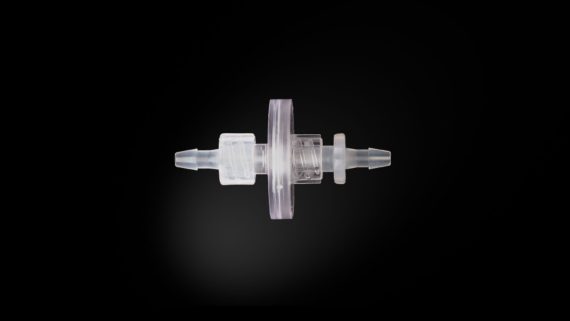

0.45μm过滤器，配有2个软管喷嘴

  • ● 一台微量计使用一个过滤器

  • ● 喷嘴可适配内径4mm/外径6mm软管

  • ● 材料：丙烯酸外壳，过滤部件为聚四氟乙烯，软管喷嘴为聚丙烯

  • ● 功能：过滤气流中的颗粒物，避免微量计的毛细管堵塞r

  • ● 可轻松装配在输气管止逆阀前 23


23

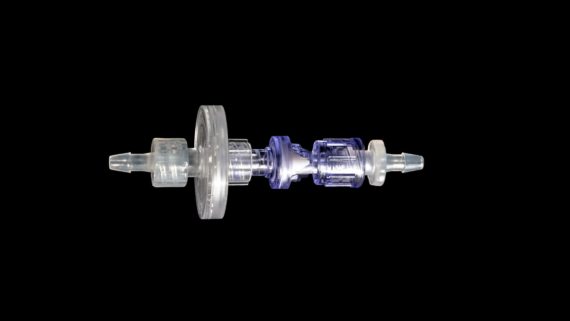

带2个喷嘴的止逆阀

  • ● 一台微量计使用一个止逆阀

  • ● 喷嘴可适配内径4mm/外径6mm软管

  • ● 材料：PC外壳，止逆阀本体为硅胶，喷嘴为聚丙烯

  • ● 功能：防止回流* …

  • ● … 防止使用微量计时，封闭液体流入发酵瓶

  • ● … 防止使用二氧化碳吸收瓶时，吸收液体流入发酵瓶

  • ● 可轻松装配在输气管过滤器后 23 微量计前 10.

* 回流现象可发生于发酵瓶负压情况下，如发酵瓶内温度降低时。


搅拌装置组成部分



31816

发酵瓶搅拌装置

  • ● 磁耦合保证发酵瓶的绝对气密性

  • ● 间歇性搅拌（每个1分钟搅拌1分钟）可使细菌更好接触并产生沼气

  • ● 适配有瓶颈和玻璃螺纹GL80的发酵瓶

  • ● 适用于粘度≤450 mm/sec

  • ● （根据德国工业规格DIN EN ISO 2431基准65秒内形成6mm毛细管流杯)

  • ● 步进马达为2安培，15转/分钟

  • ● 玻璃螺口GL80适配器


0.5 ltr 搅拌片尺寸               宽度 60 mm x 长 70 mm 重量 ~ 1 kg
1.0 ltr  搅拌片尺寸               宽度 60 mm x 长 100 mm 重量 ~ 1 kg
2.0 ltr 搅拌片尺寸               宽度 60 mm x 长 115 mm 重量 ~ 1 kg

32816

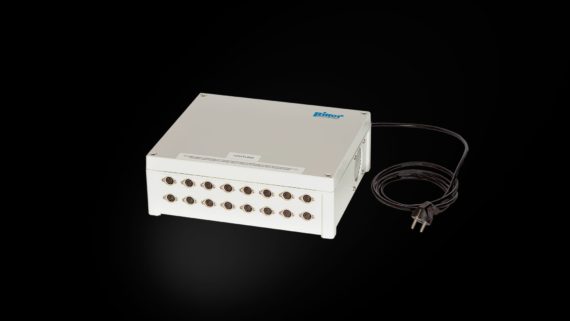

搅拌装置的步进马达控制单元

  • ● 电压分配器连接搅拌装置

  • ● 可适配1到16个搅拌装置

  • ● 整合的供电单元


1  连接  尺寸   宽度 115 mm x 宽 65 mm x 高 27 mm 重量 82 g
4  连接  重量 92 g
8  连接  重量 104 g
16  连接  重量 129 g

二氧化碳吸收系统（选配）

二氧化碳吸收系统（选配）



40

完整的二氧化碳吸收系统有以下部件：

  • ● 4/8个吸收瓶

  • ● 吸收瓶挂架

  • ● 吸收溶液饱和指示


二氧化碳吸收系统部件（选配）



41

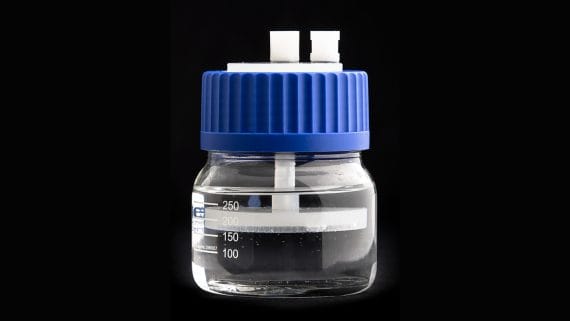

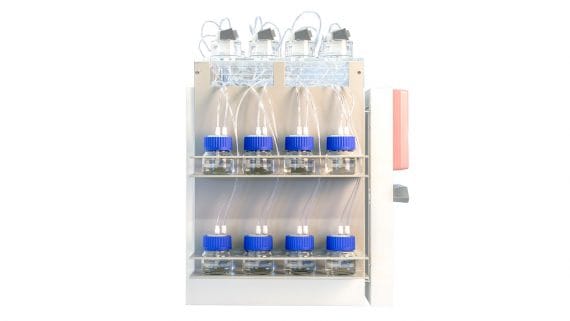

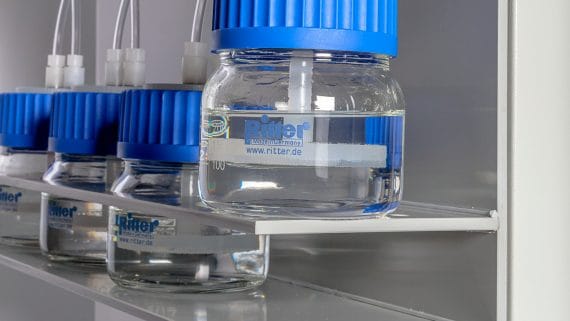

吸收瓶

  • ● 二氧化碳吸收率高于99%**

  • ● 配有浸渍管和PVDF材质螺纹瓶盖

  • ● 配有连接发酵瓶和连接微量计的软管，内径0.4mm/外径0.6mm

  • ● 配有止逆阀 23

  • ● 容量250ml，尺寸：直径70mmx高200mm，重量290g

** 湿润气体的吸收率约为95%~97%，最终测量误差大约3%~5%
42

吸收瓶支架

  • ● 适配 …

  •     a) 8个250ml吸收瓶，适用FD115（116L）保温箱 1a

    • … FD115 尺寸  宽度 528 mm x 高 668 mm x 宽125 mm 重量 4.9 kg

      b) 4个250ml吸收瓶，适用FD56（60L）保温箱 1b

    • … FD56 尺寸  宽度 488 mm x 高 380 mm x 宽125 mm 重量 2.6 kg

  • ● 材质：灰色PVC

  • ● 每个保温箱最多可放置2个挂架

  • ● 需要微量计连接管支架« 4


43

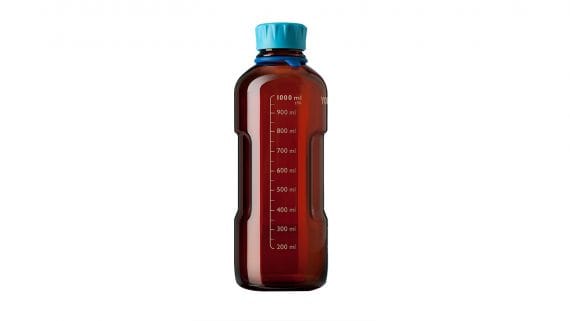

吸收溶液

  • ● 氢氧化钠溶液（含氢氧化钠3mol的水蓝色液体）

  • ● 每瓶可保证可吸收超过6L的二氧化碳！

  • ● 每个吸收瓶内液体含量：250ml

  • ● 以1L容量瓶子发货


请注意：由于运输限制，用户可在当地购买吸收溶液。请联系RITTER!


44

饱和限制指示

在RITTER二氧化碳吸收系统中，一份指示液体已充足。因为RITTER保证每瓶可吸收超过12L沼气中 的约6L二氧化碳。（甲烷/二氧化碳：40/60%）


冷凝分离装置部件（可选）



50

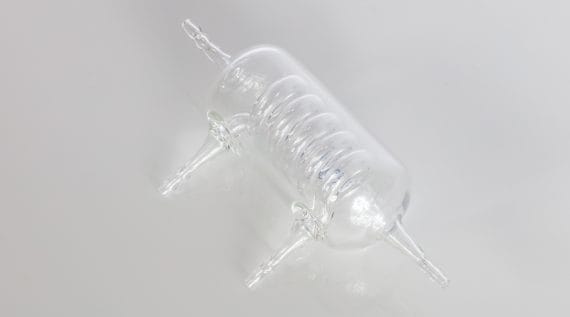

发酵瓶的冷凝分离装置

  • ● 内部包含螺旋结构的烧瓶，可通过水或空气进行冷却

  • ● 气体接口：2个直径4mm接口，可适配内径4mm/外径6mm管径软管内径

  • ● 水接口：2个直径4mm接口，可适配内径4mm/外径6mm管径软管

  • 工作原理：如冷凝分离装置通过水来工作，则需另接水循环装置。如气体温度显著高于室温，可不需水来进行冷却


51

冷凝分离装置固定架

  • ● 带有夹钳的不锈钢杆可固定冷凝分离装置

  • ● 易于安装：带有夹钳的不锈钢杆可插入微量计输气管支架

实时获取数据的部件



9011

通过 »RIGAMO« 软件获取数据

型号：RIGAMO-V3.1

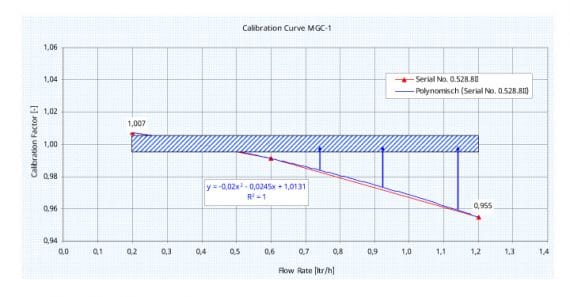

● 通过独立校准数据的算法，在全量程范围，可提升微量计精确度由3%至高于1%
● 软件特点

  • ● 适用WINDOWS系统（XP/Vista/7/8/10),可获取最多24台气体流量计的流量和流速数据并将其 传输至电脑USB接口。注意：RIGAMO软件在一台电脑上只能启用一次。

  • ● 将所获取的数据以图表和表格实时显示

  • ● 存储数据

  • ● 将数据导出至EXCEL

  • ● 自动校准动态测量误差（根据流速）只作用于MGC微量计

  • ● 不能识别以脉冲发生器版本V4.01测量鼓的双向旋转

  • ● 》RIGAMO《每次只能通过数字输入接口连接后在1台电脑上运行的设计 92

请注意以下列出的系统特点 ***


91**

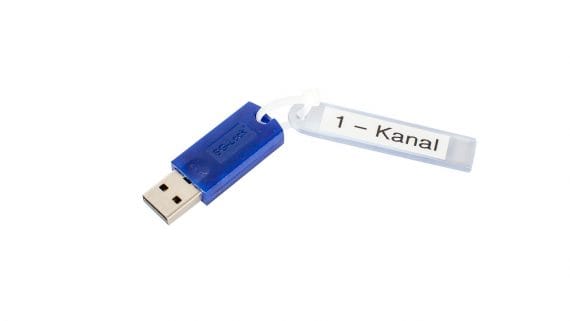

RIGAMO软件的使用许可

型号: 1-/4-/8-/16-/24-通道使用许可 样式: USB加密狗

  • ● 根据使用许可的通道数量，可进行批量数据获取


92**

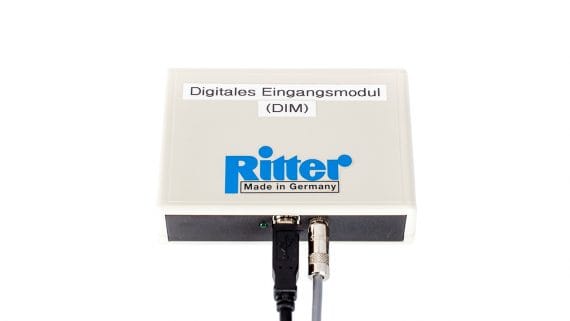

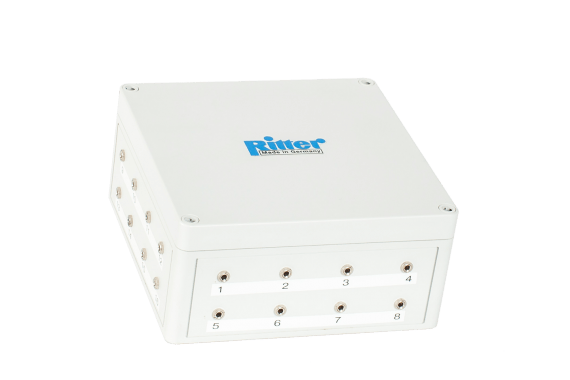

数字输入模块


● 将微量计 10 的脉冲信号传输至电脑种类: 1-/4-/8-/16-/24-通道
型号：塑料外壳

  • ● 输入：连接微量计 10的数据线插口槽

  • ● 输出：连接电脑的USB接口

  • ● 流量计及电脑的数据传输线缆 10 长度=5m 连接到 PC 长度=1m


1-通道 尺寸    宽度 114 mm x 高 96 mm x 宽 78 mm 重量 183 g
4-通道 尺寸    宽度 185 mm x 高 182 mm x 宽 90 mm 重量 914 g
8-通道 重量 947 g
16-通道 重量 1,013 g
24-通道 重量 1,080 g
